2015年09月04日

デコーダテスター設計中

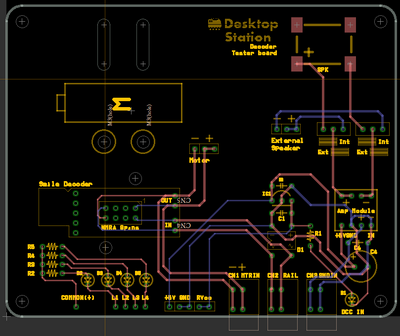

ただいま、スマイルデコーダのテスターボードを設計中です。特注品ですが他社品より安く欲しいとのことで(汗)、製造費用をみんなで分けあって安くするため、割り勘希望者を募りたいと思っております。現在の試算では、福利厚生で販売しているデコーダ開発ボード(3000円)くらいになりそうな状況です。


現在入れている機能:
・NMRA8ピン(ファンクション系は入れてない)
・スマイルデコーダを直接置けるポゴピン(動作テストの際にハンダ付け不要!)設置予定
・アンプとスピーカー標準搭載。外部スピーカー切り替えのジャンパも用意。
・モータベース、DC12Vモータ標準搭載(ただし安物なので、フライホイールがついたそれなりのものに置き換えるのがベター)
・ファンクション用にLEDパターンを用意。

競合品は以下のとおり。

DT001 DCC decoder testing board
ZIMO Decoder tester
ESU Decoder tester

どうも似たり寄ったりで、差別化要素ゼロな状況で、このテスターボードのコンセプトが定まらないので、このたたき台を元に、意見を聞きたいです。
posted by yaasan at 06:21 | Comment(0) | 鉄道模型
