2015年10月17日

ATMEL ATMEGA328PB-AU

アトメルから、ATMEGA328Pの新型であるATMEGA328PB-AUというのが夏にリリースされていることを今更知りました。なんという情報網の悪さでしょうか・・・。

価格はMouserで1個281円で、100個買うと186円と、100円近く下がります。これは非常に大きなメリットです。秋月電子で売ってくれたら、余裕で200円は切るでしょう。

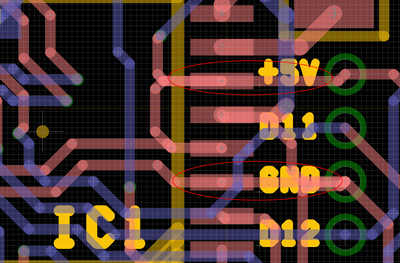

肝心のスマイルデコーダへの対応ですが、3ピンと6ピンが、328PではGNDとVCCに割付いていましたが、PE0、PE1という新しいピンで使用するようなので、入力ピンのままにして出力には絶対にしないようにすれば問題ないかと思います。出力にした瞬間ショートしてぶっ壊れることでしょう・・・。


Arduino IDEの対応ですが、軽く調べた限りでは情報は見当たらず・・・。ペリフェラルが増えているので、Arduino IDEでも対応ボードを増やして欲しいところですが。しかも安くなってますし。


影響の出るこの2ピンについては、スマイルデコーダでは未使用とするためにオープン処理をしたいと思います。
posted by yaasan at 15:59 | Comment(0) | 工作

Wifi Option開発を休止

Wifi Optionですが、ESP-WROOM-02の例外発生、強制WDTリセットなど、謎の症状が頻発しており、まともに開発できる状況ではないので開発をいったん休止します。

サンプルを突っ込んでいるだけなのに数分経つと起きるので、たぶん、ファームの出来がよろしくないと思われます。ネットでいくつか載っていた対応策である、電源の強化も対策済みで、いくつか大容量のLDOやDC/DCコンバータに変えて動かしましたが結果は変わらずでした。

ということで、このままグダグダやっていても時間の浪費にしかならないので、しばらくは様子見することにします。
posted by yaasan at 13:49 | Comment(0) | 鉄道模型

Smile Decoder R4

スマイルデコーダの新型(BEMF対応回路追加)の動作確認(BEMF機能はまだ未チェック)をしました。


幅を縮めたはずなのですが、ノギスで測っても0.1mmしか差がないので、どうもVカットの誤差のほうが大きいようです・・・。R3は12.5mm、R4は12.4mmでした。
posted by yaasan at 09:24 | Comment(0) | 鉄道模型
