2017年03月08日

モータドライバ DIODES ZXBM5210

なんとBD6231とピンコンパチのモータドライバを発見しました。DIODESのZXBM5210です。

18Vまで、電流は0.7A(1.2Amax)です。価格は、100個買うと90円を切る価格です。RS, Mouser, Digikeyで入手可能。安全機能は一通り搭載で、ショート、過電圧、低電圧も安心です。

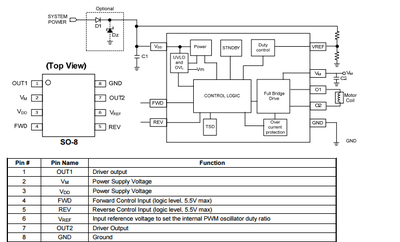

DIODES ZXBM5210:

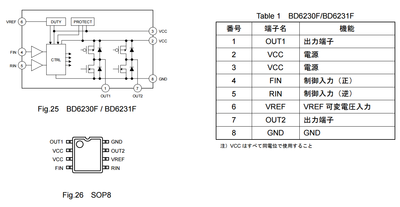

Rohm BD6231F-E2:

A4952ELJでトラブったPWM出力ですが、PWMの出力と入力信号の仕様は、BD6231に相当する機能になっていることは確認しています。実際にどう動くかは分かりませんが・・・。

もし、ZXBM5210が低Dutyでも問題なく動けば、BD6231の置き換えとして最適なチップになると思います。ワンコインデコーダ4やスマイルデコーダなどを、アートワークの変更なしで低コスト化できます。

とりあえず10個手配しまして、来週のホワイトデーには来るようなので、楽しみに待ちたいと思います。
