2017年04月05日

見るだけ君 リベンジ&アップデートアダプタ

深刻な売り上げ不振中の見るだけ君のソフトを、てこ入れも兼ねて1からまじめに作り直しました。

■見るだけ君とは?

デコーダに液晶を付けて、線路上に流れている信号を読み取って表示する補助デバイスです。
DCCで制御中に車両が動かないけどなんでだ??という時に使えます。

・ロコへの指令(速度、アドレス、ファンクション状態F0-F7)
・ポイントの状態(1-16) ←表示できるように改良
・線路電圧表示
・パルス幅情報(やあさん自分用) ←表示が変なのを直した
・プリアンブル、エラーカウンタの表示 ←新たに追加



■使い方

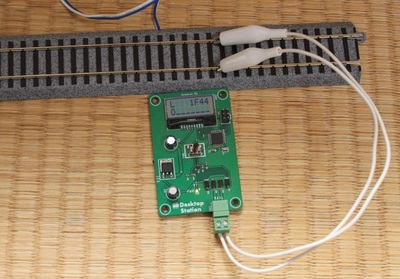

ワニ口クリップなどを用意して、以下のようにレールに挟むだけ。電源は線路から取ります(デコーダと同じ)。なお、アナログ線路をつないだ場合、7V以上流すと電源が入って電圧表示します。


■画面説明

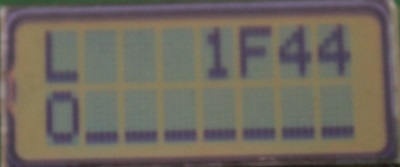

線路につなげてDCC信号を認識すると以下のようにロコの指令を表示します。

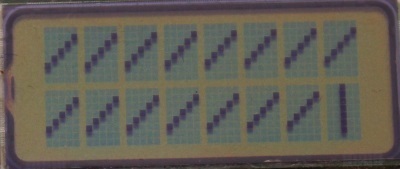

ボタンを押すと、ポイントの状態画面になります(1〜16)。


線路電圧を表示します。精度はそんなに良くないです。±10%くらい。

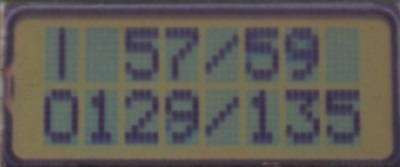

DCCパルスの幅を表示します。やあさん自分用。

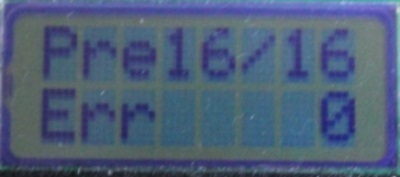

プリアンブル長と、エラーカウンタを表示します。


もう一度押すと、ロコ指令に戻ります。

■ファームウェア

MrWatch_r2.ZIP

Arduino IDEが必要です。書き込みには専用アダプタを使用し、CH340Gのドライバ(DSmainR5と同じもの)をインストールする必要があります。

■販売価格

・全部付キット 4800円(ケース、バックライト付液晶、コネクタ付)
・DSone, DSサーボ, 見るだけ君アップデート用ライター(スマイルライターの亜種) 1000円

鉄道模型市では4000円で完成品を販売予定。売れそうもないので当日販売数量は2個。

■販売後

あまりにも売れないので、在庫が無くなり次第、頒布終了の方針。
