2017年09月24日

LEDマトリクスボードをDCCデコーダに繋げた

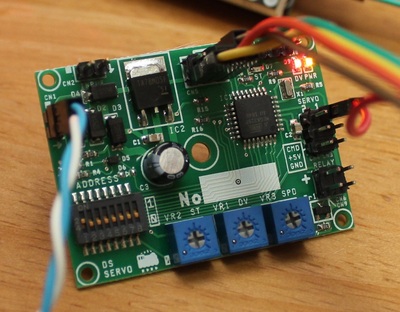

前回の続きです。DCCデコーダのDSservoボードがちょうど、ピンヘッダも立っていて使いやすかったので流用しました。



■スケッチ

DCClmatrix.ZIP

NMRA DCCライブラリと漢字ROMを統合したうえで、ROM 70%、RAM 25%程度の消費率です。つまり、結構使える範囲は大きいです。

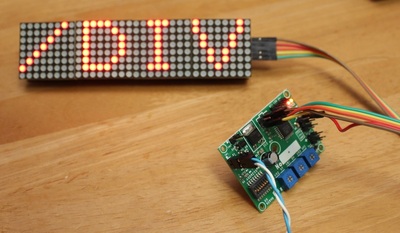

このスケッチでは、DIPスイッチのアドレスに反応して、LEDマトリクスボードに進行方向を表示します。ポイントのアドレス操作に反応できるようにしてあるので、複数のポイントに連動して表示を変えるなどができます。

■配線

VCC->ICSP.2(5V)
GND->ICSP.6(GND)
DIN->ICSP.4(MOSI)
CS ->サーボ1 1ピン目(D5)
CLK->ICSP.3(SCK)

■操作ビデオ

DSblueboxで、操作した例
