2018年05月09日

DSmain OLEDの画面デザインを少し変更

DSmainR5.1 OLEDの画面デザインを少し変更することにしました。

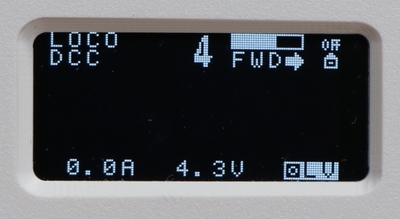

ミント缶DCCコントローラのOLED版 ミント缶4が速度表示をバーにするということで、それをDSmainにもフィードバックさせて頂きました。

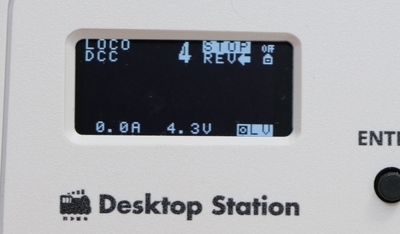

停止時はSTOPと表示させてます。


あと、DCC/MM2プロトコル表示の位置を左側に移動し、速度・アクセサリ方向表示を右に移動しました。
今後公開するファームウェアで反映予定です。

-------------------------------

DSmainR5をお持ちの方で、DSmainR5.1相当化改造を承っております。電流IC、LCDのOLED化改造、ファームウェアアップデート作業を返却送料込みの6000円にて行います。ご希望の方は、注文ページの備考欄に「DSmainR5のR5.1改造希望」でお問い合わせください。

なお、自分で出来る方には改造キットを2000円にて配布します。また、秋月電子でOLED電流センサIC(ACS711ELCTR-12AB-T)を購入すれば、1000円で入手も可能です。なお、ご自分で行う場合には、自己責任となります。

DSmainR5とR5.1OLEDの差異は、電流ICの変更(20A->12A)、LCDの変更(OLED化)です。その他に細かいところはありますが、ファームウェアに影響する部分はこの2つです。
posted by yaasan at 13:29 | Comment(0) | 鉄道模型
