2018年07月01日

DSair2の意地悪試験

DSair2の意地悪試験を実施しました。

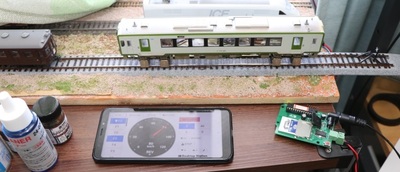

■わざとショート試験

まるいちさんから、以前に「ショートしたときに表示が無いから困る」という指摘があって、どうにかしようと思ってました。ただ、TB6643KQにはフィードバック機能が無いのでどうしようもありませんでした。

今回からは、ALERT端子でフィードバックをもらえるので、その情報を元にLEDにエラー表示するようにしました。また、過電流保護の検出電流を6.3A(DSair1は、4.5-8.0Aのいずれか)、検出時間を12.4us(DSair1は 5.1us)に設定しました。


ビデオで撮影しましたが、問題なく停止して、LEDでエラー表示することが分かります。



※このショート検出機能は、全てのショートを防ぐことを保証するものではありません。ショートが発生したら、速やかに原因調査を行って、原因箇所を取り除いて安全確認を行い、問題が無いことを確認してから復帰(PowerONを再度押す)をしてください。

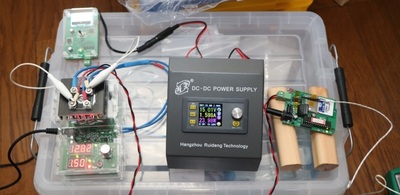

■熱負荷試験

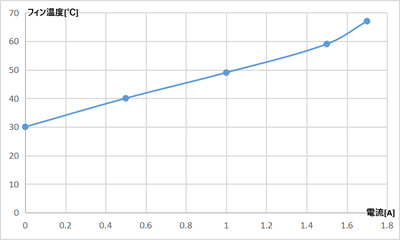

1.7Aまで掛けて、室温30℃でTB6642FGの放熱フィンは67℃まで上昇しました。想定内の発熱です。これからの季節は、熱負荷試験にちょうどいいです。


posted by yaasan at 09:37 | Comment(1) | 鉄道模型
