DSair 開発中 その2

DSair2の開発ですが、たくさんのご意見などを頂いて、取り込んだものは以下の通りです。

・GPIO、I2C(OLED)、UART端子を追加
・FlashAirカードのスロット位置を基板内側に数mm引き込んだ(出っ張りを小さく)
・ケースの印刷デザインを変更
・大容量コンデンサ設置ピンを追加(Gゲージ、重量物のHO、Oナローなど向け)

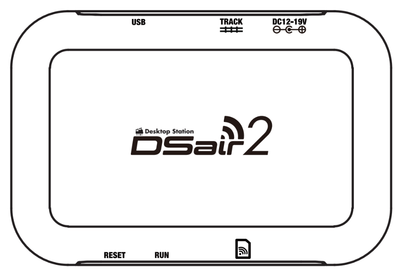

ケースの印刷デザイン:

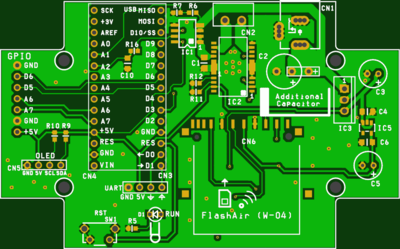

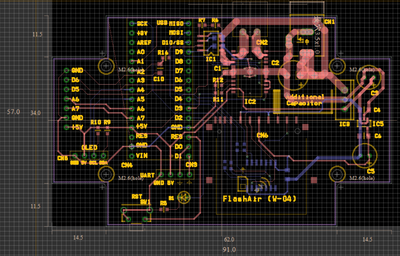

基板データ:


■追記

いくつか、見直しをして、指摘事項も修正しました。

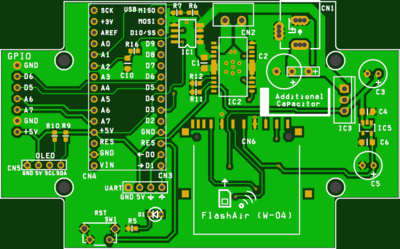

表:

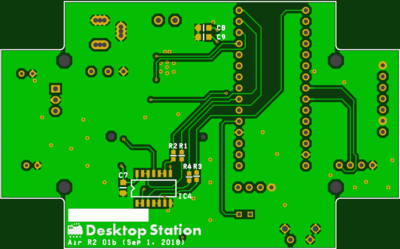

裏:
