2019年02月17日

DCC同人誌の無償頒布を中止します

先日から、配布していたDCC同人誌の頒布ですが、「何らかの値段の付いた商品と一緒に購入して下さい。」の文字を、まったく読まずに注文する事例が多発しております。

Paypalの手数料(少額決済では手数料は1/4近くになります。また返金処理にも手数料が発生します)を考慮すると、DCC同人誌のみの頒布はできません。数百円の商品を入れてくれるだけで、トータルとしての損失がゼロになるのですが、それすら対応して頂けず、こちらに負担だけを強制することは、本当に遺憾です。

DCC同人誌自体も、印刷費やコミックの制作費など、かなりの額を掛けて作成しています。この部分を請求するつもりは一切ありませんが、送料については200円という数字は一番価格の小さい商品に合わせて設定しており、何らかの商品と一緒での購入でなければ、こちらがPaypal手数料、封筒代等をこちらが赤字で負担となります。

何らかの商品と一緒で注文して欲しいというルールは、埋め合わせを無しにするためです。残念ながら、DCC同人誌だけを入手できればどうなってもよい、と自分のことだけを考える方が多いことがよく分かりました。
つきましては、DCC同人誌のDesktopStationShopでのページを即、非公開設定といたしました。

■DCC同人誌2019春号の入手方法

個別頒布は行いません。商品を購入するか、イベント参加などで入手ください。

・DesktopStationで総額で500円以上の商品を買う時、備考欄に「DCC同人誌2019春号 頒布希望」と記載する(希望をしなくても同封する可能性があるかもしれません)
・DCCに関するイベントや、どこかのお店でがんばって見つける。
・DCCのクラブ・サークルに入会する

当方の在庫無くなり次第、終了します。
posted by yaasan at 18:09 | Comment(1) | 鉄道模型

ロクハン A060 DCCアクセサリデコーダを買った

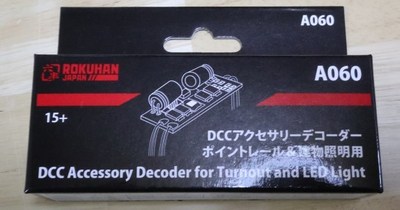

先日発売になった、ロクハンのA060 DCCアクセサリデコーダをヨドバシカメラで買ってみた。

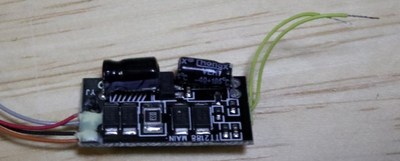

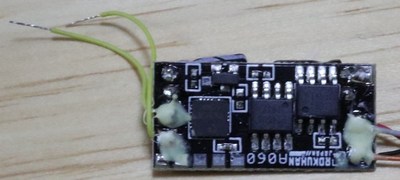

■使用部品

・PT4606 (30V/6A Pc, Nch MOS-FET) 2個
・電解コンデンサ2個(5V系は16V 47uF、DCC線路電圧系は35V 25uF)
・PJ4457 SX34F (たぶん40V/3Aのショットキーバリアダイオードのコンパチ)

■回路を見た感じ

耐圧、耐電流は問題無さそう(中華部品使いまくりだけど)。

■使い方

ポイントで言うと、コイル(ソレノイド)向けと、ポイント用モータにも対応してます(説明書の11章に書いてあります)。コイル(ソレノイド)は、KATOやTOMIX、ロクハンの各ポイントで対応できます。

コイル向けは、0.001秒〜0.256秒の出力時間が設定できます。
モータ向けは0.2秒〜5.12秒の出力時間が設定できます。



モータ式は、Tortoiseやレマコといった、スローモーション向けにも使用できます。ロクハンさん、絶対にスローモーション向けの線路出すわけ無いのに(小さすぎて見えないし)、ちゃんとポイントの用途を分かって設計して製品化してるんですね。DSturnoutも、もはや出番はナシですね。
ただし、リレー出力が無いので、フログをリレーで切り替えたい場合は注意が必要です。

■動作確認

(作成中)


posted by yaasan at 12:30 | Comment(0) | 鉄道模型

DSair2・アナログ車もBASICで制御できます

今まで、DSair2自動運転運転支援BASICプログラムを紹介してきました。DSair2には、アナログパワーパックの機能も搭載されており、当然ながら、BASICから制御できます。

S88はDCCとは独立で動いていますから、実はS88とアナログを組み合わせた自動運転も可能です!ただし、ポイントなどは操作できません・・・。

■使用するファームウェア

r2j TEST13d になります。

・dcdirを追加 (FWD,REVの切り替え機能の実装をど忘れ)
・アナログ画面と連動するようにした

■BASICプログラム

dcdir関数と、dcpwm関数を使います。

FWDにするとき: dcdir 1
REVにするとき: dcdir 2

DC電圧を変えるとき:
停止は dcpwm 0
半分の速度は dcpwm 512
最高速度は dcpwm 1023

オシロスコープで波形を見るとこんな感じです(ピュアアナログアダプタを使用)


---------------------------
screen(7)

print "DC test"
sleep 1000

dcdir 2

for i=0 to 500 step 10
dcpwm i
sleep 150
next i

dcpwm 0
print "end"

end
---------------------------
