ExpBoard for Tomix HOを試す

ExpBoardのTomix HO版の動作チェックできました。

まずは、室内灯っぽく銅板を加工して取り付け。LEDテープも付けました。
DCCデコーダはlaisdccのNext18版デコーダ（今度頒布予定のもの）



Tomix E231 HO車両に実際に載せてみました。



DCCでF1＝AUX1にセットして動かしてみました。問題なくF1で制御できます。なお、ファンクションマッピングはCVで変更可能。



窓からのぞき込んでも、それほど目立ちません。



と言うことで、一応、Tomix車両でもそれほどディテールを破壊すること無く、DCC化できる仕組みが出来上がりました。ただいま量産準備中なので、TomixのHOユーザーはお待ち下さいませ。

なお、未実装の上記の試作基板はそこそこあるんですが、Next18コネクタの半田付けのハードルが相当に高いので、「この人はたぶんできるな」と思われる方のみにお渡ししております。

FlashAir同人誌 最終号が出るらしい

FlashAir同人誌の最終号が出るらしい。

という事です。#FlashAir pic.twitter.com/BtfDOYwuRN

— ykami (@YuichiKamioka) June 13, 2019

これはメイカーフェアに行ってもらわなければ！！なお、FlashAir同人誌5には、DSair1を掲載してもらいました。DSair2も出させてほしいな。DSair2はとりあえず数百枚に確実に貢献しています。本当は数千枚以上、貢献したかったがDCCの界隈のユーザー数が圧倒的に少なく・・・。これから怒涛の追い上げ・・すると、市場から在庫が消えるので、これまた困った自体に。

FlashAir、本当に良くできているデバイスで唯一無二の存在なんだけど、ドンピシャでハマるキラーアプリが無かったのが本当に難しいところです。ESP32という、安いだけで電源や動きがまともじゃないデバイスが巷にはびこっているのが実情で、悪貨が良貨を駆逐するという言葉が現実になってしまってると思うと、本当に世の中は世知辛い。

カメラにWiFi機能はついているんですが、どれも残念な仕様や性能ばかりで（Wi-Fiモジュール自体のレベルが低いこともありますが）、FlashAirに実は勝てていないのですが、見かけ上、FlashAirの優位性が失われていたのもこれまた事実であります。

FlashAir Developers閉鎖について

FlashAir Developersの閉鎖が発表されました。FlashAirを使って、電子工作をやる公式サイトが完全に無くなるわけで、この後、どうなるかは、ご想像の通りかなと思います。詳しいことは言えませんが、当方としては覚悟していましたので驚きはありません。

今後、DSair2や開発中のDSmainR6については、市場にFlashAir W-04の在庫が残る限り、続けていけると思います。ただ、永遠と続けるわけにも行かず、想定では２０２１年頃にDSair2の販売は収束させることになると思います。２０３０年まで遊べるものととして作ったのですが・・・重要部品が無ければ続けられず。
なお、DSair2のFlashAirは完全にインターネットと切り離して動作していますので、東芝メモリが販売を終了しようと、問題なく使い続けることが可能です。この点はご安心下さい。ソースコードも全部公開ですから、誰でもメンテ作業できます。

なお、残念ながらFlashAirに変わるDesktopStationの要求を満足できる、安定して動くWi-Fiモジュールが世の中に存在していません。つきましては、FlashAirを使い続ける事をDesktopStationの中期の方針と致します。
２０２２年までに、次のデバイスが出れば良いですが、果たしてどうなるか・・・もしかして5Gになってるか？

■既存のDSair2ユーザーについて

故障用に予備として、何枚かFlashAirW-04の購入（小売店、量販店で！）をお願いします。DSair2本体は、２０２１年まで何度か製造すると思いますし、本体部品は汎用品ベースのため豊富にありますが、FlashAirはどうしても代替手段がありません。

■新規にDSair2やDSmainR6の購入を検討されている方

FlashAir W-04の早期の購入（小売店、量販店で！）をお願いします。DesktopStationでも買い込んでいますが、現状の需要の半年分程度の在庫しか持っておりません。こちらも予算のある限り在庫を保持する方針ですが、DSair2の出荷台数はあまりにも少なく、予算確保面でも限界があります。

FlashAirのメーカーからの出荷はまもなく終わるはずです。その後は市場在庫が減るに従って入手が困難になります。DSair2を使う予定のある方は、早期の入手を強く推奨いたします。

※DesktopStationの在庫分はあまり減らしたくなく、市場に出回っているものを購入下さい。

Next18基板シリーズ

ExpBoard(KATO,NEM652)の在庫が復活しました。基板色を黒にしたので、目立たなくなったと思います。

さて、Next18対応のExpBoard基板各種が出来上がって、とりあえず動かせました。

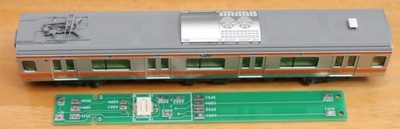

Tomix車両向けのExpBoardはNゲージにも入りそうな感じです(115x12mm)。基板は薄くても問題無さそうなので、0.6mm厚にして、Next18コネクタを実装しようと思います。



Next18実装済み基板の製造にも着手を始めました。オープンサウンドデータミーティングに間に合わせたいと思います。

Next18の引き出し基板はかなり出そろってきましたが、LokSound5 micro以外に国内だと入手が難しいと言うのはよく分かっているので、対策を今準備中です。今月中には、準備が整うはずです。ウチではデコーダ作るのが難しい（労力的に）ので、外部からのOEM調達を行う予定です。

OEM調達予定品：　Laisdcc社 860015 Next18対応DCCデコーダ

まさかコンペチターからOEM調達するとは思ってもいなかったですが、DCC電子工作連合でも開発がまだ完了していないこともあり、現時点では最適解と思ってます。価格帯としても、ワンコインデコーダほど爆安にはできませんが、EM13よりは安価にできそうです。

なお、laisdccのデコーダの致命的な欠点として、Keep Aliveコンデンサを付けると暴走する事があります（原因は電源回路をケチりすぎていること。基本中の基本である電源立ち上がり・瞬停の対策がなってない。）。対策品は少しずつ出ているようなのですが、Next18版のシリーズが出てないので、コンデンサは使わずに、動作確認ということを前提に使用するのは問題ないです。LokSoundをいきなり差し込むのは怖いですのでこれで動作確認用途でいただければと思います。

DSair2ファームウェア＆Webアプリ r2m10

DSair2ファームウェア＆Webアプリ r2m10をリリースしました。
かなりの機能更新を行っており、テストリリースに近いものですので、上級者の方がアップデートして下さい。

ファームウェアとWebアプリは両方、セットでアップデートして下さい。
従来のファームウェアではWebアプリは正常に動きません（CV Programmerは特に）。

■ダウンロード

ファームウェアのページへ

■変更点

・CV読み書き機能のアプリを分離。CV読み書き、CV29編集、ロコアドレス読み書きの機能を追加。
・CV読み書き部分のファームウェア修正、I/F変更
・Railcom Cutout準備工事*1
・DSJoy準備工事(動作未チェック)

*1 Railcomによる自動アドレス認識は対応予定無し。あくまでもRailcomでS88在線検出を将来的にやりたいだけ。

■変更内容の解説

新アプリのCVProgrammerは、従来のCV編集画面から起動できます。



CVProgrammerは、スマホの縦操作を前提にしたUI設計にしています。今までの皆さんのコメントで「縦画面で操作したい！」という強い要望に応えました。これでCV操作も楽々ですね！

まずはCV読み出し機能。CV8を読むと自動でメーカー名に置換えて表示します。2019年2月までのメーカーデータをアプリに登録しています。D&Hのデコーダでチェックしていたので、D&Hの名前が出ています。



ロコアドレス読み書きの機能。2桁と4桁を自動表示します。また、128以上でロングアドレス、127以下でショートアドレスで自動書き換えする機能も入っています。CV1,CV17,CV18,CV29の関係性を考える必要はもうありません！



CV29も、フラグの計算はもう不要です。チェックボックスを操作するだけ。



CVProgrammerアプリは、DSblueboxの一部の機能を取り込んだものとなっています。
