IS通電カプラーのメッキ落とし

IMONの通電しないIS通電カプラーは、最近改悪（IMONは改善と言うけれども）された黒ニッケルめっきが原因というのは分かりました（過去記事「IMON ISカプラーは通電には使えない」を参照）。そして、kumaさんがサンポール漬けにして、メッキを剥がしたことも分かりました。

前々から気にはなっていたのだけど、薬品処理のリンクを見たら「酸に弱い」と書いてある。「酸といえばサンポール！」と思い立ち現役にどぶ漬けしてみたらドンピシャだった。 pic.twitter.com/UZ2OTMs6ic

— kuma (@trta01) July 31, 2019

ところが、当社には、サンポールがありません。

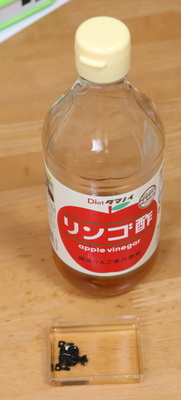

そこで、同じ酸なら、酢酸ということで、リンゴ酢（タマノイ酢(株)製）を使う事にしました。穀物酢でも行けるかも知れないですが、ウチにはリンゴ酢しかないので、リンゴ酢で試した次第です。酸度は4.5%とのこと。

入れ物は、ISカプラーの入っていたプラの箱の一部。酢を漬け込む用にピッタリなのは気のせいなのか・・・。



で、リンゴ酢にISカプラーを浸けて２時間ほっておいてみた。その後、酢に浸した綿棒で軽くコスコスと導電する部分をこすってあげると・・・。





綿棒でこすったところが、みるみる、見事にメッキが剥がれました！！
まんべんなくこすった後、水分を拭き取って測ると、抵抗値は、おおよそ２〜３Ω程度まで落ちました。まだ少しメッキが残っているのか、何らかの抵抗成分が混じっているのかもしれません。

と言うことで、改悪されてしまったISカプラーの通電性にお悩みの方、ぜひお試し下さい。

■追記

さらにもう一回、２時間浸けこんで、可動する接点の部分を酢の中で何度か時間をおいてこすってあげたりしたところ、１Ω前後まで抵抗値が下がりました。これで、ほぼ問題なく使えそうです。

スマイルデコーダN18の耐久試験

ハードウェアとしてのスマイルデコーダN18の耐久試験として、停止→最高速→停止を１００回繰り返すことにしました。

ただ、手動でやるのは、時間の無駄＆面倒なので、サクッと、Education Platformで自動試験プログラムを書いてみました。今回は、英語表示のテストも兼ねて英語版で作成しました。と言ってもENというボタンを押すだけですが。

英語表示：


日本語表示：


実験車両はKATO HO キハ110です。ExpBoard Next18を使ってNext18化済みなのでちょうどよかった。

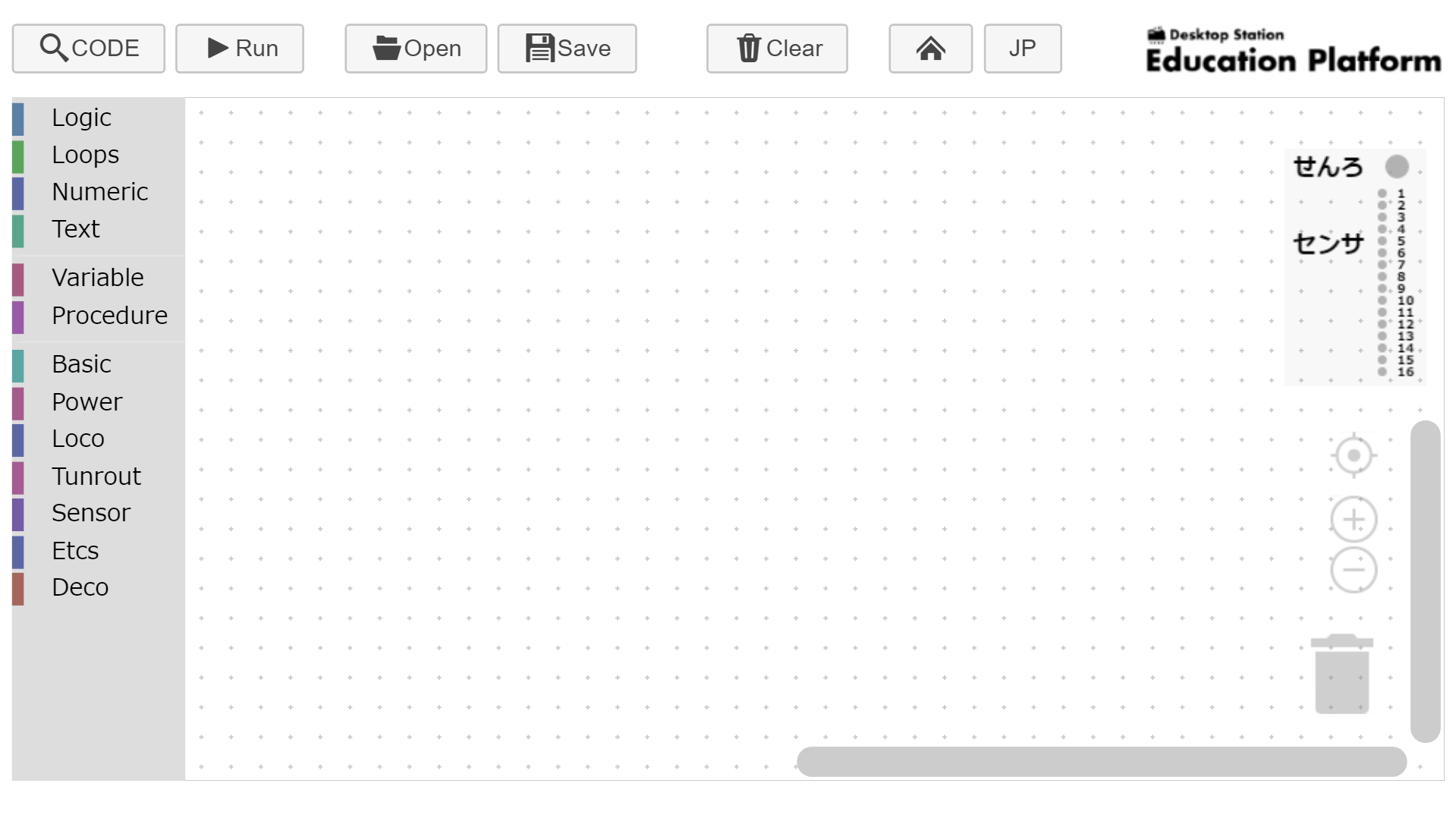

Education Platformを使うと、スマホでもタブレットPCでも簡単にブラウザ上で自動運転プログラムが書けます。このようにDCC車両の動作チェックなんかもできます。とても便利なので、ぜひご活用下さい。

■プログラムのダウンロード

SMdecN18Test_Program20190808.xml

■プログラムのキャプチャー動画

スマイルデコーダN18を活用する(スマイルライターCOMBO TypeA) その２

スマイルライターCOMBO Type-Aを半田付けしてみました。

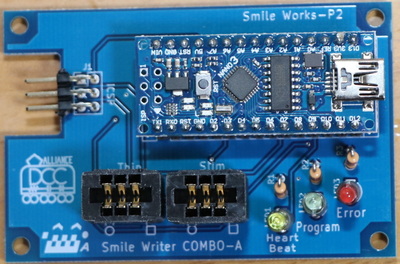

ほとんどの人がハマると思う＆スマイラーさんの説明書にも特に言及が無いので、一応書くと差し込み口は二つあって、SlimとThinがあります。Slimは薄くて幅も小さいデコーダのこと。Thinは単に（従来から）薄いだけのデコーダのことです。
で、コネクタの中に仕込むスペーサー部品の加工方法が違います。正解は以下の通りです。プラ部品は設計よりも少し両サイドが太いようなので、紙やすりで両サイドを少し削ってあげると挿入しやすくなります。



このプラのスペーサーを精密ドライバーのマイナスでちょんちょん押しながら押し込んで一番奥に入れます。中のピンを曲げたりしないように気をつけながらやりましょう。

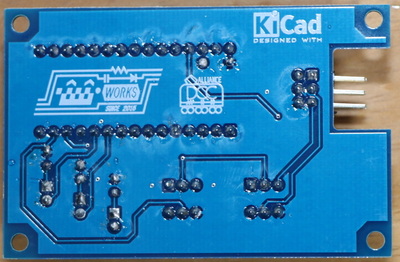

そしてArduino nano 168のボードのヘッダを逆に半田付けしないと行けないのに、そのまんま半田付けしてしまった。注意事項は説明書に書いてあるので、ちゃんと読みましょう。

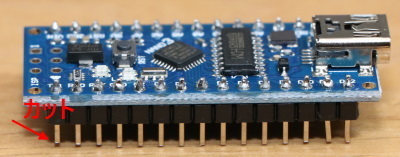

しょうがないので、ヘッダーのピンを短くカット。切りすぎないように注意。



次に、Arduino nano 168をいったん取り外して、USBでPCと繋いで、Arduino ISPを書き込みます。ボードはArduino nano、プロセッサはATMEGA168にします。



なぜか、Arudino nanoボードを差し込んだままではArduino ISPスケッチを書き込めませんでした。

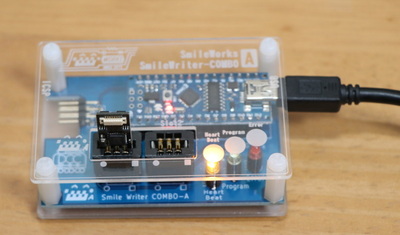

スマイルデコーダN18を挿してみた例。



実際に、デコーダのスケッチを書き込んでいる例。書き込むときは、「アップロード」ではなく「書込み装置を使って書込む」とするのが注意点です。書込み装置とは、先ほど、ArduinoISPスケッチを書き込んだ、スマイルライターCOMBOのことです。



と言うことで、めでたく、スマイルデコーダN18の書込み環境が完成。スケッチも無事に書き込めて、いくつか発見したバグの対策の確認が出来ました。

スマイラーさんの（かなり強引な）要望で2015年の6月に始めたスマイルデコーダシリーズも、NagodenさんのおかげでNext18対応まで進められるとは、思いもしませんでした。当初では考えもしなかった、一番理想型の姿になっていると思います。

間違いなく、既存のデコーダでできない動きというのが出てきます。スマイルデコーダN18を使えば、その課題を解決できます。Next18対応で交換も簡単。車両にコネクタが搭載されていればそれ以上の加工不要です。
DCCと電子工作を愛するメイカーに、ぜひとも使っていただきたいと思います。

スマイルデコーダN18を活用する(スマイルライターCOMBO TypeA) その１

なごでんさんのスマイルデコーダN18のサンプル出荷が始まってます。私もソフトのバージョンアップ等で協力させてもらっています。

世界標準DCCコネクタのNext18対応なのに、Arduinoでソフトを書いてオリジナルのデコーダが作れるなんて、本当にスゴいです。今までの常識を変える物になっています。世界でもバンバン売れるのは待ちが無いでしょうね。C言語か書ければ、自分の好きなような動きをデコーダに組み込めるのですから。しかもNext18でポン付け。

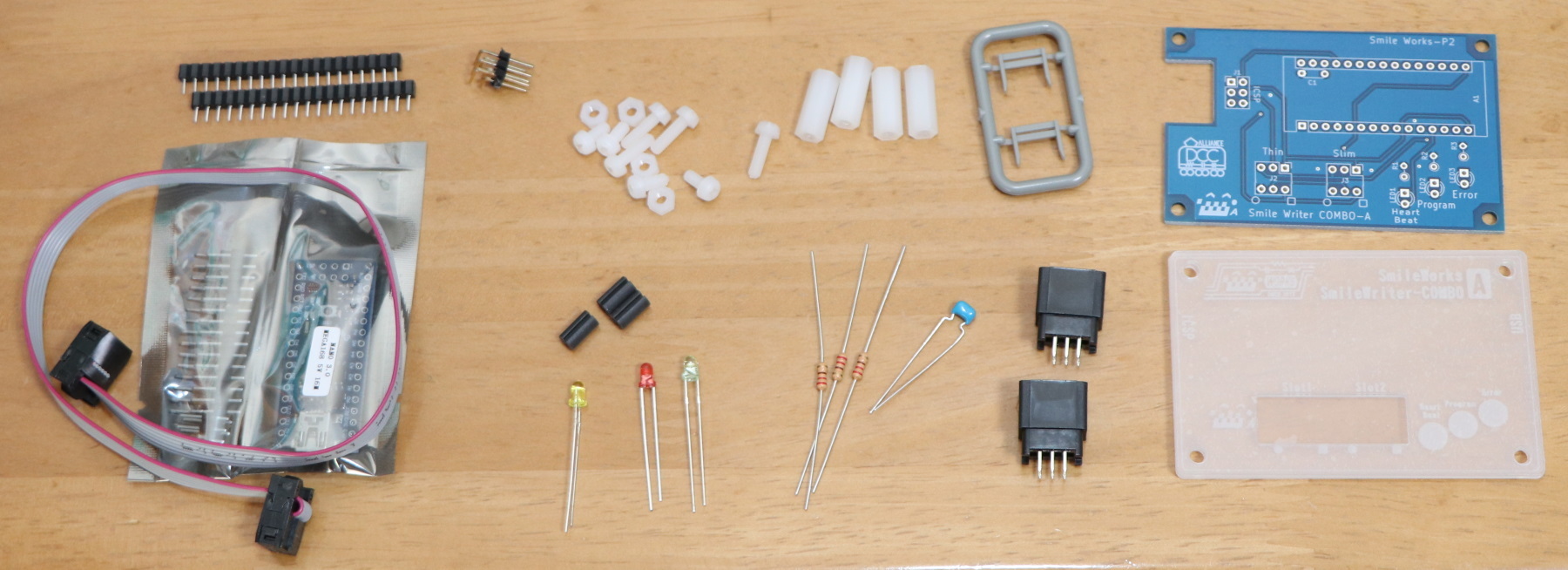

・・・ということでソフト書くぞーと思ったところ、よく考えたら、スマイルライターは古いタイプかワンコインデコーダ用しかなく、薄型タイプのは作らないといけませんでした。と言うことで、スマイルライターCOMBO Type-Aを組み上げていこうと思います。

なお、現在、当店では在庫切れで、スマイラーショップに生産依頼するために発注数を見積もってますので、欲しい方はDesktopStationShopか私まで、予約の問い合わせをお願いします。ケースが付いてて１つ３５００円（キット品）です。

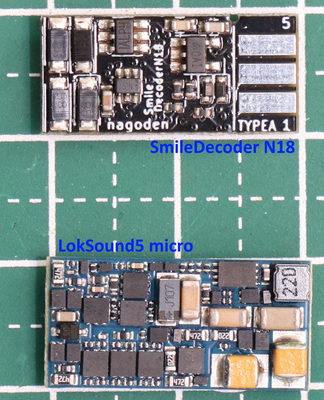

さて、とりあえずLokSound5 microとサイズ比較。





あえてlaisdccのデコーダテスタで動作チェック。



スマイルライターCOMBO TypeAが無いと、ソフトを直してもチェックできない！と言うことで、作っていきます。といっても、簡単なのですぐ終わります。



LEDは基板の端側が長い方（アノード）なので注意。



半田付け。

（続く）

Education Platformの多言語化作業中

ただいま、Education Platformの英語対応化作業中です。いろいろ難航していますが、あともう少しで出来るような感じです。
