スマイルコネクタ搭載DCCデコーダ

昼間の副業もなんとか山も通り過ぎて無事に家に帰って来れたので、表面実装タイプの小型デコーダ開発を再開しました。

いろいろ議論して、スマイルコネクタ(と名前を決められてしまった・・・)というカードエッジ型のファームウェア書き込み方式を採用することになりました。一度書き込んだら、切り欠きからカッターでボキッと折る形です。折らなくてもOKですが。
コネクタ自体は、TEの7-5530843-7を使用します。

スマイルコネクタ追加版(カードエッジ部切断時は28.5x12.5mm):

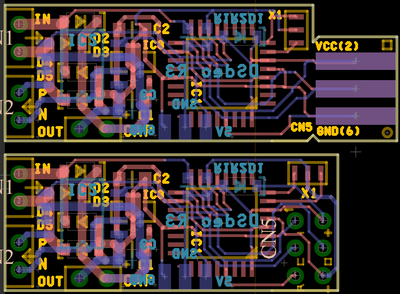

旧版とのサイズ比較:

書き込みツールは、Arduino nanoボードをちょっと改造したものになります。スマイルライターというそうです・・・。安上がりで簡単なので、これが一番お勧めになると思います。うちにある材料+このコネクタがあれば、1000円くらいで作れます。


今日には、スマイルコネクタ搭載のDSdecR2の基板が届くので、書き込み試験をして使い心地を確認したら、部品手配や最終設計確認などを進めていきたいと思います。なお、DSmainR4も基板が同時に到着することもあり、近日中に量産評価開始するので、ちょっとゴタゴタしそうです。

何度も書いてますが、表面実装型デコーダは、デコーダの売り上げ低迷で在庫を抱えるのが難しい状況なので、有志のみの基板配布で、一般頒布は今回は行いませんので予めご了承ください。
