2015年08月17日

デコーダ開発ボードの回路図など

ただいま頒布中のデコーダ開発ボードの回路図、アートワーク、写真を掲載します。部品表はしばらくお待ちください。

■回路ミス情報(LEDが故障するリスクが有ります)

デコーダ開発ボードのD4の逆耐圧対策を見落としておりました。

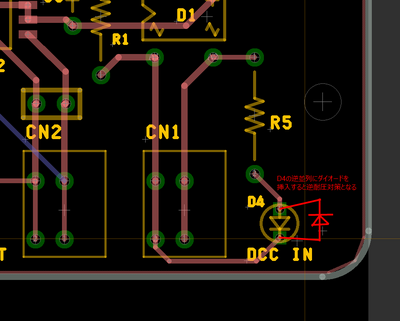

デコーダ開発ボードを購入された方には、ダイオード部品(1N4148)をお送りしますので、以下のポンチ絵を参考にD4の逆並列にダイオードを裏面にはんだづけしてください。もし、お手元にLEDやダイオードがある場合は、代用可能です。
未発送の商品については、予めハンダ付けして対策したものをお送りします。

K様、ご指摘いただき、ありがとうございました。次のバージョンでは、整流後のところから電源を取るように改善します。


----------------------

回路図(アンプモジュール部分が抜けております):

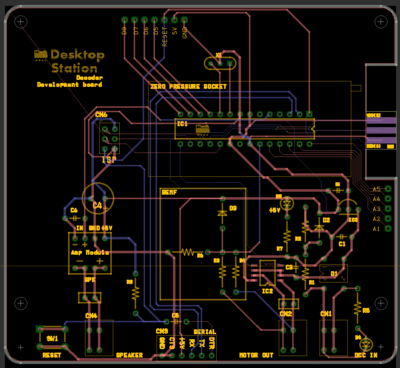

アートワーク:

ハンダ付け例:

頒布ですが、デコーダ開発ボードで使っている一部の部品が欠品してしまい、取り寄せ中です。頒布再開までしばらくお待ちください。
posted by yaasan at 18:52 | Comment(0) | 鉄道模型
