2015年10月12日

サウンド拡張の検討

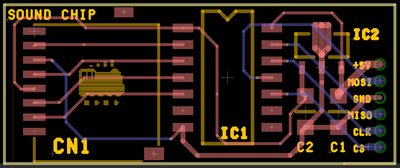

スマイルデコーダのサウンドメモリ拡張で、SDカード(microSDまたはmicroSDHCの4GBまで)を取り付けるボードを検討しました。

まず、スマイルデコーダは今までのものではちょっとダメで、接続端子のピン配置を見直しました。
リセットをCSになるように、パターンを見なおしてます。CSは、D4に割り当てられます。



SDカードの差し込める拡張ボードは、microSDスロットにヒロセのDM3D-SF、レベルシフトにTIのTXB0104Dを使用します。


デコーダ開発ボードでもmicroSDのこのボードを接続できるようにちょっと方法を考えます。

ArduinoでのSDカードの使い方については、ネットにたくさん出てます。基本的には、そのまま使えると思います。若干、アクセス速度がROMよりも遅いはずなので、そこで変な音が出ないかが懸念事項です。

http://maicommon.ciao.jp/ss/Arduino_g/SDcard/index.htm
http://www.hiramine.com/physicalcomputing/arduino/sdreadwrite.html

また、一瞬のショートや接触不良による電圧降下も問題で、マイコンへの電力が止まる状況だと、問題が出る可能性が高いので、Keep alive コンデンサを強化するか、このボードにコンデンサを取り付けるようなことを考えないといけないかなと思います。
posted by yaasan at 17:16 | Comment(0) | 鉄道模型
