DSmainR5用 Bluetoothオプション基板の動作確認

DSmainR5用のBluetoothオプション基板の動作確認を行いました。


結果としては、特に問題なくあっさりと認識し、Bluetoothのシリアル通信プロファイル(SPP)経由で動作するのを確認しました。

2月以降のDSmainR5のおまけ用に確保する必要があるので、単体での基板・キット販売は当面行いませんのでご了承ください。

-----

USBでのBluetoothアダプタでDSmainR5を認識させる方法を以下に例を挙げます。

タスクバーでBluetoothマークをクリックします。なお、環境によって異なりますので詳細はご利用のPCのBluetoothのデバイス追加の説明書を参考ください。


デバイスの追加を選びます。

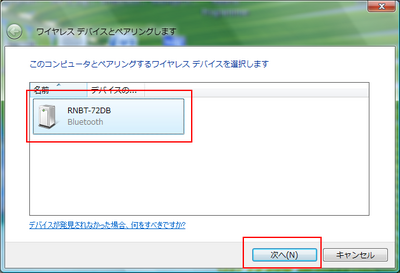

DSmainR5に電源は入っていて、Bluetoothオプションと接続している場合、画面に以下のような表示がされます。そのまま次へを押してください。

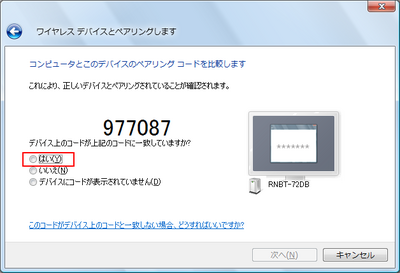

Bluetoothオプションには、確認用のコードの表示機能はありませんが、「はい」を選んで進んでください。

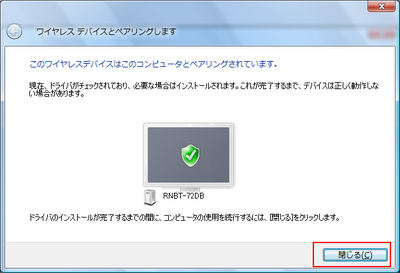

デバイスの認識の設定を完了させます。

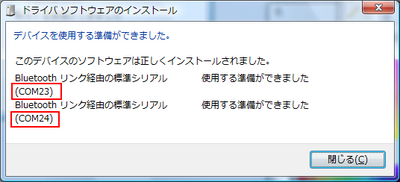

問題なければ以下のようにシリアルポートが認識されます。私の環境では、COM23とCOM24が割り当てられましたが、実際に使用できるのはCOM23の方でした。


■Bluetoothオプションを内蔵にしてみた

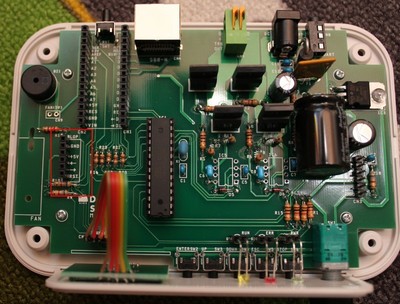

2/1出荷分の基板では、内部にBluetoothオプションを内蔵にするための端子がありますので、これに差し込んでみました。

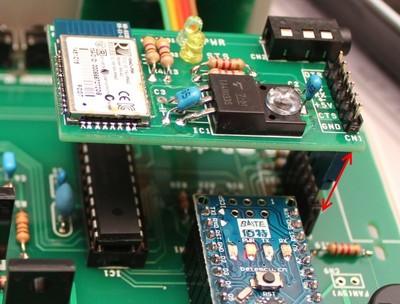

そのままだとギリギリなのと、電波を飛ばす関係上、高めにしたいのでArduinoのヘッダを使って嵩上げしてます。基板にお付けしてお送りします。



posted by yaasan at 20:17 | Comment(0) | 鉄道模型
