2016年05月05日

フィーダー用コネクタの検討

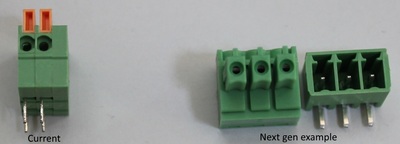

コマンドステーションで使用しているコネクタは、現状は、フェニックス・コンタクト互換の141シリーズのものを使用しています。何故、これを使うかというと、マイナスドライバーで簡単に抜き差しができるからです。ネジ止めだと、どうしても配線を噛む力がマチマチでよろしくないためです。
本家フェニックス・コンタクトのものを使ってませんが、電流容量や価格、耐久性も遜色が無いなどで、いろいろあるのでサードパーティを使ってます。

私は電流容量が4Amax(秋月のは2Amax)というところ以外は満足していて、特に変えるつもりはあんまりなかったのですが、いろいろあって、検討しないといけなさそうな感じであります。

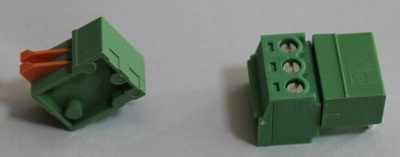

Lenzと同じものが良い、ということだったので、2ピンタイプのPhoenix Contact MC 1,5/2-G-3,81を選定します。製品番号としては、Phoenix-Contact 1803578(Plug), 1803277(Terminal)が該当します。
価格はRSにおいては、端子台で60円、プラグが170円です。



有名な端子台なので、サードパーティがあるだろうとAliexpressで探したところ、KF 2EDG-3.81があったので、とりあえずこれを注文して耐久性や使い心地を確認したいと思います。こちらは10個で1000円弱なので、だいたい半額。

posted by yaasan at 08:41 | Comment(0) | 工作
