2017年01月08日

超気持ちいい圧着工具 エンジニアPA-20

先日買った、KAT〇のフィーダコネクタをAWG24の線に圧着するために、ちゃんとした工具を購入しました。

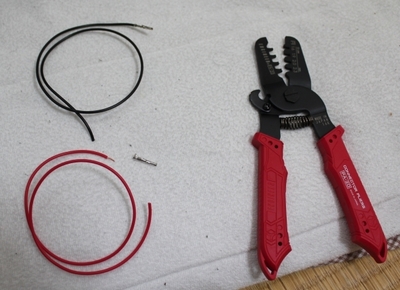

買ったのは、エンジニアのPA-20です。なぜこれにしたかというと、小さくてうちの工具箱に入る事と、レビューも良好なためです。あと日本製だからです。

フィーダコネクタ CL014-02シリーズの圧着をやってみました。今回はオス側です。

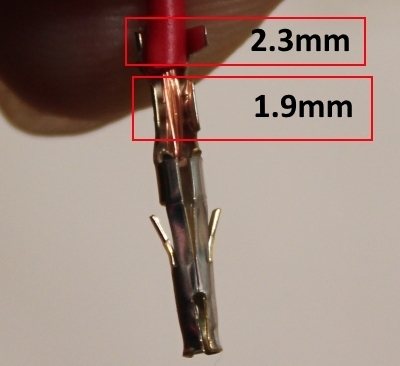

ダイスのサイズは、芯線が1.9mm, 被覆線が2.3mmでした。

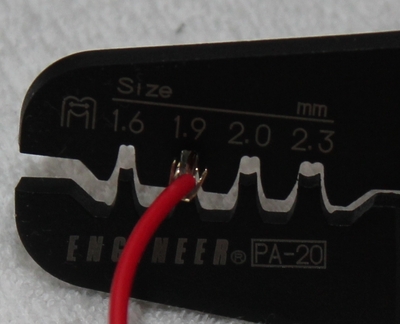

芯線側を圧着です。最後まで押し込んで圧着します。押し込みが弱いと、芯線が抜けてしまうのできちんと力を入れましょう!

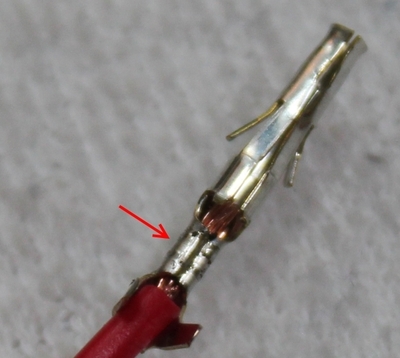

圧着後の出来です。なんて気持ちいのでしょう!アッサリ押し込むだけでこんなにキレイな圧着ができました。先日の工具はサイズも合ってないのも原因としてありましたが・・・ちゃんとした工具は必須ですね。

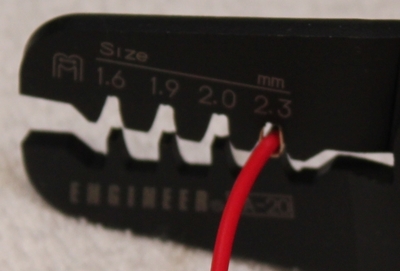

次は被覆線の圧着です。

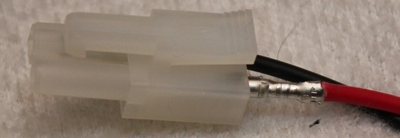

完成した線を、CL014-02Fに差し込みます。


これで、毎回、大量にカトーからフィーダ線を買う必要が無くなりました。買う手間とコストを大幅に削減できるので、良い買い物でした。

うちからコマンドステーションを買う方は、+200円でお好きな長さのUNITRACK向けフィーダ線をお付けできるようにしたいと思います。
