2017年02月13日

D101(DCS50K)のACアダプタっぽいものは使用しないでください

D101(DCS50K)のACアダプタ?っぽいものを、DSmainR5やDSblueboxに使用して動かないという報告がありますが、
ユーザーマニュアルに記載の適切なACアダプタに該当しないものですので、使用できません。

D101(DCS50K)のACアダプタ?は絶対に、当社の機器に使いまわししないでください。なお、一度でも使用した場合には、機器に損傷の恐れがあるため、無料保証対象となりません。

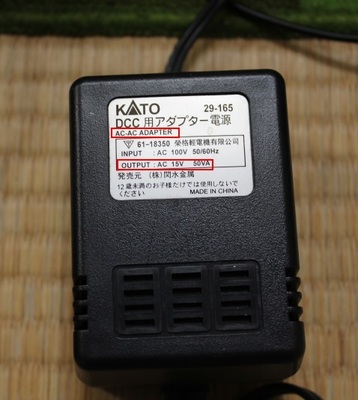

じゃあ、D101に入っている黒くて重い電源アダプタは何なのか、というと、1:6(くらい)のACトランスです。みなさんがよく想像しているいわゆるACアダプタ(AC->DC電源アダプタ、英語ではDC Power Supply)ではありません。型番は29-165が私のD101には付属してました。以下のような銘板になっているものです。


当社がDSbluebox用に販売しているACアダプタ(秋月で売っているやつですが)は以下です。


「出力(OUTPUT)」というところに、DCと書いてあるものが直流出力タイプで、DSblueboxなどにご利用いただけます。ACと書いてあるものは、対応する機器以外には絶対に使用してはいけません。内部にダイオードブリッジなどの全波整流・平滑化回路が必要で、DC専用の機器に使うと動かないか壊れます。

「いや、そんなことはない!ちゃんと使えるはずだ!」と、疑い深い方もいると思うので、証拠を以下に示します。

テスタで電圧測定(波線が書いてあるので交流ACと検出):

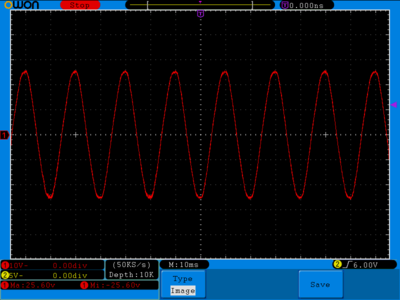

オシロで電圧観測(キレイなsin波, 20ms周期=50Hzです。):

DSmainR5ではちゃんと動く!おかしい!という指摘もありますが、DSmainR5だけ特殊です。というのも、DSmainR5は安全機能で逆挿し防止回路が搭載されており、これがたまたま直流に整流する機能も有しているので動いているだけです。弊社を代表するコマンドステーションなので、お金をかけて安全機能は強くしています。

KATOのアダプタはご丁寧に「DCC用の電源アダプタ」と書いてありますが、「ああ、Desktop StationのDCCの機器にも使えるんだ」と皆様が思い込んでいるのなら、大きな問題です。D101用のアダプタであって、DCC用の特殊なアダプタと思って、わざわざ皆さんが当社の機器に使うのならば大問題です。

自分もD101を持っていますが、見てすぐわかったので、そもそも重くて使いづらいことや紛らわしく危ないので押入れの奥にしまっておりました。
じゃあ、D101はどうやって動かすのかというと、普通のACアダプタ(Desktop Stationの機器で使えるもの)をそのまま使用できます。なんで動くのかは細かいことは言いませんが、回路的には問題ないです。

ということで、タイトルの通り、D101(DCS50K)のACアダプタっぽいものは弊社の機器には絶対に使用しないでください。

■追記

D101/102には複数のACアダプタがあるようです。3種類でしょうか。

29-165 AC15V/3A(と書いてあるが、実際はAC18Vを出力する) ※電圧がおかしい
29-168 DC15V/3A(と書いてあるが、実際はDC21Vを出力する) ※電圧がおかしい
29-169 DC15V?(実際もDC15Vを出力する) ※これは正しい

D101/102はたぶん、内部に降圧チョッパ回路があってDC14Vに降圧していると思われます。
29-165と29-168は、銘板と実際の出力がおかしいです。信じられない動きなので、基本的には故障と思われます。製造メーカーにお問い合わせください。私にクレームされても、どうにもなりません。

弊社ですが、以下の通りです。
・DSblueboxは電圧のエラーチェックをしておりません。DC12-18Vまでを想定してます。
・DSoneは電圧監視を行っており、20V付近をOVエラーの閾値に設定してます(メルクリン向けまでを想定)
・DSmainR5は24V付近をOVエラーの閾値に設定してます(Gゲージ向けまでを想定)
posted by yaasan at 07:50 | Comment(2) | ガジェッド
この記事へのコメント
ご回答ありがとうございます。

私のはKatoの29-168で15V 3AのDC出力と書いてありましたが、電圧を測ったらDC 21.5V出ていましたので、使えませんね。
http://fujigaya2.blog.so-net.ne.jp/2017-02-13
Posted by フジガヤ2 at 2017年02月13日 09:31
こんにちは。

私の手元にあるKATO DCS50K の アダプタは型番が違いまして、「29-168」
出力は「 DC 15V 3A 」となっています。

私もかなり前に入手していますが、いつから変わったのでしょうか?
Posted by taka@ at 2017年02月13日 18:25
