(DIP) ATMEGA328P-PUのアップデート方法

DSblueboxや、ミント缶、DSmainR5, R5.1で使用しているATMEGA328P-PU(DIPタイプのマイコン)は、自分でアップデートできます。

使用するのは、以下の部材です。

・Arduino UNO

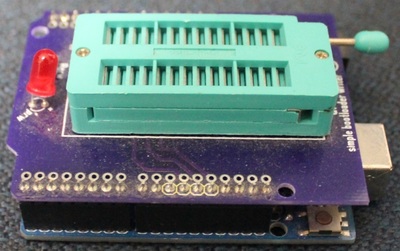

・aitendoのブートローダライターシールド(ゼロプレッシャータイプの方)

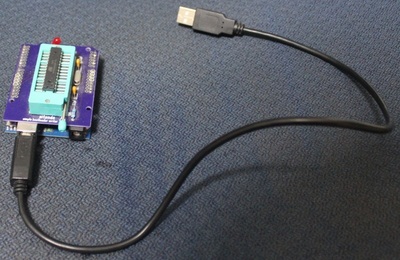

・USBケーブル


(1) Arduino UNOには、Arduino ISPスケッチ(Arduino IDEに含まれる)を書き込む
(2) ツールの書き込み装置を「Arduino as ISP」にする。(ArduinoISPだとうまく動かないので注意)
(3) ブートローダを書き込む(ATMEGA328P-PUをクリアするイメージ)
(4) 「書き込み装置を使って書き込む」を使って書き込むと、ライターシールドに差し込まれたATMEGA328P-PUに書き込みができます。通常の「マイコンボードに書き込む」やツールバーの→のボタンでは、ライターシールド上には書き込みできませんので注意が必要です。

以前に解説したブートローダの話が参考になると思います。
