2017年11月19日

DNOS?構想

フジガヤさんに、DSシールドを使ったアナログ自動運転向け構想を、どこかで聞いたことのあるDNOSと命名されてしまったので、DNOS構想について書きます。


DCCデコーダを買う気が起きない自動運転に興味のあるアナログ難民向けのシステムを想定しています。デコーダを買うだけで、あっという間に高機能なデジタルDCCシステムに移行できるポテンシャルがあるものを、わざわざ機能を制限してアナログ向けに使用する形です。

ようは、電子工作の知識を持つアナログ難民を、円滑にDCCに移行させるための戦略機種として位置づけます。

■コンセプト


・某TのNOSに興味あるけど、お金が無い・・・。
・ソフトウェアによる実装(アナログ用ソフトを書き込むだけ、デジタルへの移行もソフトを書き込むだけ)
・アナログなので、ポイントなんて制御する必要なんて無いですよね。
・アナログなので、1編成走れればOKですよね。
・アナログなので、信号機なんて要らないですよね。

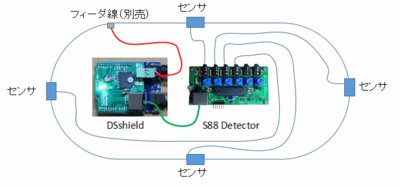

・在線検出はS88デコーダを使用。フジガヤさんの赤外線式を前提にします。
・I2Cが何かに使えます。何に使うかはこれから考えます。
・自動運転用のソフトはAUTOMATICAと共通にします。現状はDesktopStationで制御してもらいます。

■動作チェック

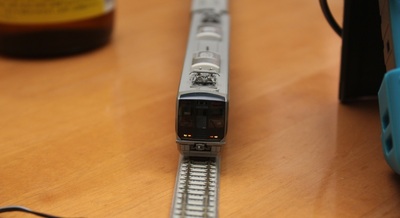

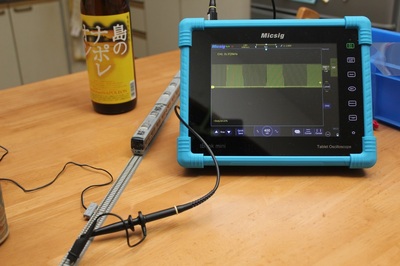

偶然、手元にアナログ車両(しかもNjゲージ!!)があったので、動作確認しました。



■スケッチ

DesktopStationSoftwareと接続可能な、動作確認済みスケッチ(r1)です。 11/19 20:26 更新
DSshieldAnalog_r1.ZIP

DCCアドレス3に指令を出すと、アナログ車両を制御できます。ファンクションは無効です。S88センサは動きますので、イベントスクリプトで自動運転が使用できます。

DSシールドをお持ちの方は、ぜひお試しください(現在テスト基板のため連合メンバーしか持っていませんが・・・)

■DSシールドの頒布について

基板+ヨーロッパコネクタのセットで500円を予定してます。その他の部品は、秋月電子で購入していただきます。

DSone相当スケッチ、アナログ車両向けスケッチをまずはリリースし、DNOS用のスケッチは別途準備して頒布します。
posted by yaasan at 16:22 | Comment(5) | 鉄道模型
この記事へのコメント
これはこれで面白いですよ!
こういうのも出来ますよという事例で
ポイント、信号機も動くと面白いですね。
さすがにアナログ車両は線路上1車両のみですけど。
小さいレイアウトのアナログ車両の自動運転が安価で出来ますね。
Posted by あやのすけ at 2017年11月19日 20:12
DCC線路上でのアナログ車運転用DCCアドレスが0なので0にすると良い様に思いますけど、いかがでしょうか?
Posted by LOCKE at 2017年11月19日 22:40
・いやいや、だからDNOSだとあれだから名前考えましょうって。
・ポイント、信号機を動かそうと思うと、現在の出力以外でDCC信号出して、それでポイント、信号機の制御ですかね?
アナログスケッチってやっぱり、DCC出すところがPWMになっていますよね?
Posted by フジガヤ2 at 2017年11月19日 22:54
コメントありがとうございます。

>あやのすけさん

まさにそういうところを狙ってます。

>LOCKEさん

アドレスゼロは、DesktopStationSoftwareの仕様上、正常に動かせないのです・・・。

>フジガヤさん

DNOSより良い名前が思いつかないので、DNOS?で当面行きたいと思います。
アナログ専用スケッチなので、ポイントと信号はザックリ切り捨てます。
Posted by Yaasan at 2017年11月20日 07:06
良い名前思い付きませんよね。でも"New Operation"に引っかかるので、ここは皮肉も込めて
DesktopStation traffic model Dcc Operation control System
DDOSでは?。あれまもっと変ですね。今さらDOSですか。京都弁なら『ディーどすえ』...
Posted by twaydcc at 2017年11月20日 13:58
