2017年12月06日

デコーダテスト用のDCモータの特性を調査

モータ用DCCデコーダのテスト用DCモータの特性を調査しました。測定には、DE-5000を使用しています。

・秋月 12V PWN10EB12CB

12mH, 30.4Ω, 2.09uF, DCR 20.3Ω (1kHz)

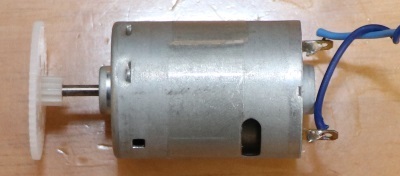

・秋月 マーキュリーモータ RS-385PH-4045

0.146mH, 0.88Ω, 168uF, ,DCR 0.96Ω (1kHz)
→測定周波数を上げると、容量は2uF(10kHz)、32nF(100kHz)に変化。

※補助ヨークが行方不明・・・。

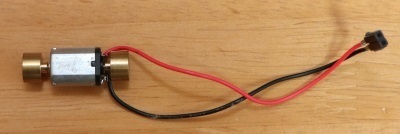

・トミックス フライホイール付動力

2.06mH, 20.3Ω, 12.2uF, DCR 19.2Ω (1kHz)

posted by yaasan at 07:16 | Comment(0) | 鉄道模型
