DSair 試作2号機 組み立てマニュアル for スーパー人柱様

DSairの試作2号機が出来上がりましたので、スーパー人柱様向けに組み立てマニュアルを以下の通り記載しました。

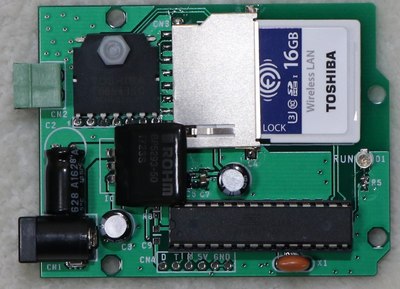

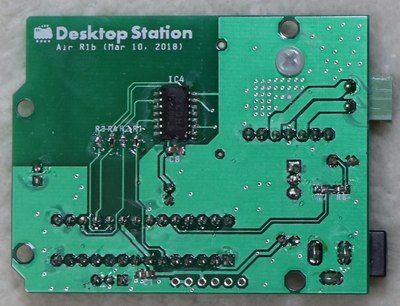

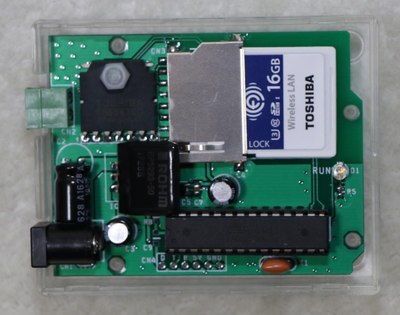

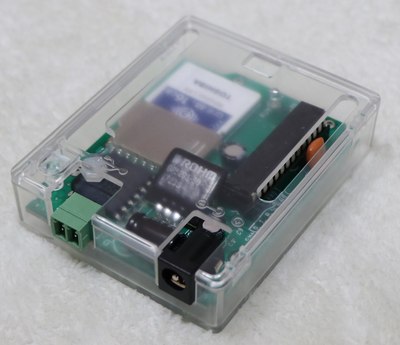

■完成図

ポイントは、以下の2点です。

・IC3 DCDCコンバータのBP5293-50を倒すように半田付けすること
・C2コンデンサ(35V/220uF)は横倒しにすること。



■部品表

以下の通りです。C9,R8はシリアルUART用の部品なので、使わない場合には半田付け不要です。

C2220uF/35V
C3,C4100uF/16V
C5,C6,C74.7uF/50V
C1,C8,C90.1uF/10V
CN1DC-Jack
CN2EG3.81
CN3SD-381200-S304
CN4N.C.
D13mm LED
X116MHz Ceralock
IC1ATMEGA328P-PU
IC2TB6643KQ
IC3BP5293-50
IC4TC74VHC32F
IC5NJM12888
R1,R2,R3,R4100Ohm
R5,R71.2k
R6,R84.7k


■部品の容量・抵抗値の判別について

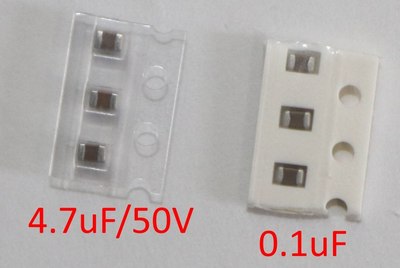

コンデンサは、以下の通り、テープの見た目で容量や定格電圧が異なります。テープから取り出すと見分けが付かないので、ご注意ください。

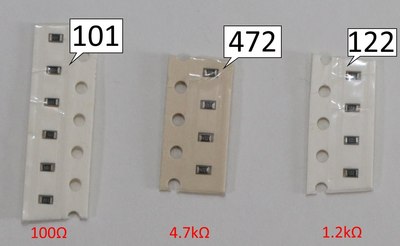

抵抗は、文字が表面に記載されていますので、ルーペで確認して頂ければ抵抗値が判別できます。


■半田付け方法

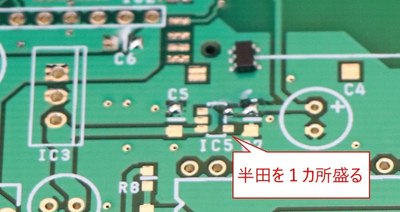

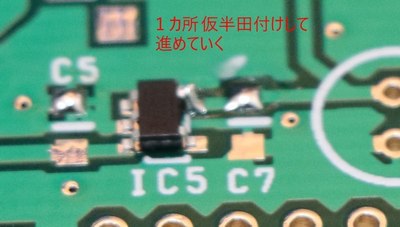

たぶん、一番難易度が高いのが、IC5の3.3V レギュレータです。以下のように、手順を踏んで、急がずに作業しましょう。忙しいときは、作業しないのに限ります。
