DSmainR5.1 OLEDのOLED取り付けのコツ

現在、DSmainR5.1 OLED版に切り替わっておりますが、OLEDの配線が、状況に応じて異なってます。

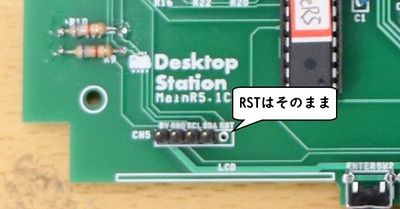

お手数ですが、以下の2種類のOLEDのどちらかが入っていますので、配線を確認ください。OLEDと基板の両方の信号名のGND、VCC、SCL、SDAが合うように、リボンケーブルの順番を入れ替えてください。基板側のRSTは、配線する必要はありません。


また、LCDサイズに無理矢理OLEDを取り付けるので、縦・横のマージンがほとんどありません。取り付けには注意してください。ただ、LCDよりは取り付けしやすいと思います。

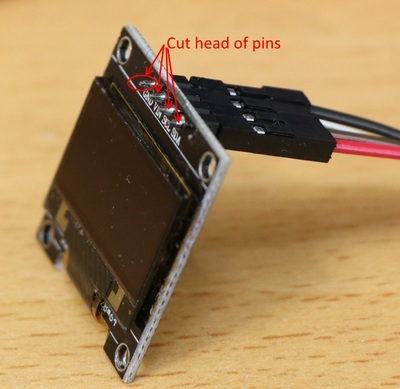

またOLEDのピンの頭がケースに干渉するので、ニッパで4ピンの頭をカットしてください。

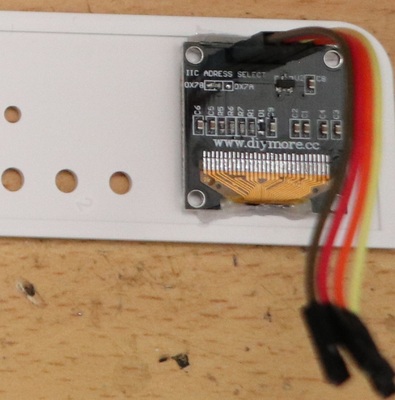

■DIYMore製OLEDの場合

GNDとVCCが逆です。リボンケーブルを入れ替えて配線してください。




■秋月電子のOLEDの場合

(作成中)
