DCCデコーダで自動ブレーキ その1

最近、自動ブレーキがクルマで流行ってます。うちのクルマにも付いてますが、簡易式なので、時速30km/h以下で無いと動かないです。

自動ブレーキは、電車でも信号システムと連動して実装されていますが、鉄道模型だと、存在しなかったのでは無いでしょうか。アナログでは絶対に出来ないので、DCCで実現するしかないですが、DCCで自動ブレーキというと、アシンメトリーDCCの自動ブレーキくらいで、デコーダ自体で反応するものはありませんでした。

さて、自動ブレーキを実現するにあたり、そんなことが出来そうなデコーダは、海外のものでは存在しないのではないでしょうか。国内でも同様です。ただ、実装可能なデコーダについては実は存在します。Nagodenさんのデコーダです。

スマイルデコーダR6Nや、MP3デコーダV5のヘッドライト・テールライト用端子(PAD b1,b2)に、実はI2C端子が出ていて、センサーを繋げてDCCデコーダで、いろいろと遊べるようにNagodenさんがきちんと設計していて用意していたのに、誰も気づかず、全く活用されていません。

実はうすうす気づいてましたが、他の誰かがやってくれるだろうとに思っていたので、スルーしておりました。しかし、一向に誰もやってくれないので、仕方なくので自動ブレーキ技術のとっかかり・ネタを当社が提供させて頂きます。

今回使用するセンサーは、赤外線ToF方式を使用した距離センサーであるSTマイクロのVL53L0CXです。入手性も良く、いろいろなメーカーからモジュールが出てます。チップ自体は、QFNでギョッとする状況ですが、チップを買わなくともモジュールを買えば良いのです。

今回、使ったモジュールはAliexpressで買ったものですが、基本はほとんど変わらないようなので、秋月電子のモジュールや、その他のモジュールなど、お好きに選定ください。


今回は、モジュールのピンを、Arduino UNOにつなぎましたが、それぞれVCC->5V, GND->GND, SDA->A4, SCL->A5に配線しました。

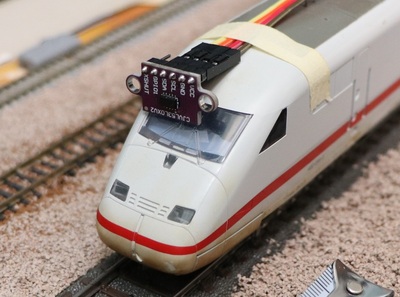

まずは実験結果です。ICE2の前面に、無理矢理、センサーモジュール基板をテープ止めして、前方の車両との距離をどのように検出するか調べました。

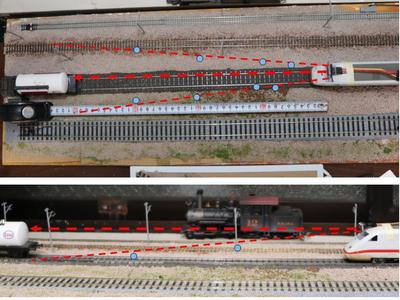

検出範囲は上記の通りで、比較的、前方の視野は狭いと思います。ジオラマを作った場合に、駅などの障害物への反応が気がかりな部分ですが、緊急停止と、徐行の制御をうまく入れ込めれば、実用可能だと思います。

検出も、完全に0 or 1ではなく、赤外線の反射レベルで見ているので、特に検出境界線での反応においては、実際の距離と検出値は一致しません。

なので、ほぼ実測に近い距離、検出境界線の距離(偽距離)を、うまく補償するアルゴリズムを実装して、DCCデコーダに実装することで、自動ブレーキが実現できると思います。

センサの設置については、かなり精度が要りますが、真っ正面を向く形で実装し、高さは運転席の窓付近程度の高さ以上に上げないと、線路を誤検出します。

Arduino UNOのスケッチは、GitHubに落ちているPololuのライブラリのExampleのSingleスケッチを使っています。

以下、センサの反応具合の例です。

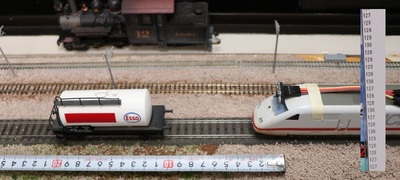

■10cm

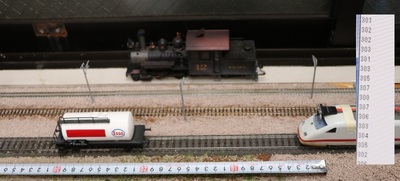

■20cm

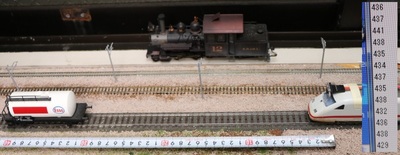

■30cm

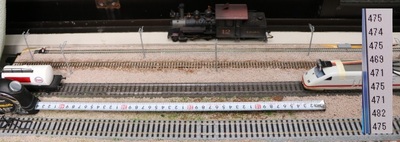

■40cm


■検出値と実距離のグラフ

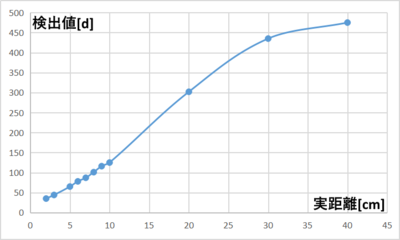

タンク車をICE2に近づけたり離したりして、距離と検出値を測定しました。以下のような感じで、非線形になってます。近距離と、遠距離で飽和している傾向が見えます。これを補正するように処理を加える必要があることが分かります。


■まとめ

・距離の検出範囲は、模型用途にはそれほど問題は無さそうである
・境界線付近で、擬似的に距離がずれて検出されるので、その補正処理などを検討する余地がある。データを取りながらアルゴリズムを開発していく。
・スマイルデコーダR6Nなどに搭載する際に、処理時間に影響が無いかを確認する(I2C通信処理のみなので、影響は小さいと考えているが・・・)

-------------------------

■お断り

本記事で、自動ブレーキの技術に必要なToFセンサーをご紹介しましたが、鉄道模型の飲酒運転、脇見運転、居眠り運転を推奨するものではありません!鉄道模型は、きちんと安全に運行して頂きますよう、よろしくお願いします。本技術は、コントロール不能や、突然の事故を未然に防ぐために必要な技術検討です。
