ヘキサフィーダ(HexFeeder)基板を組み立てる

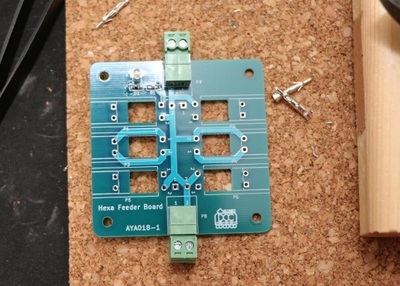

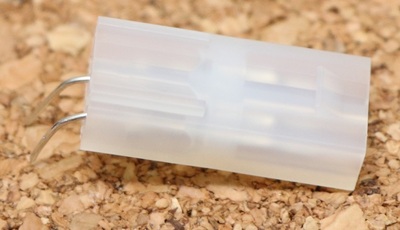

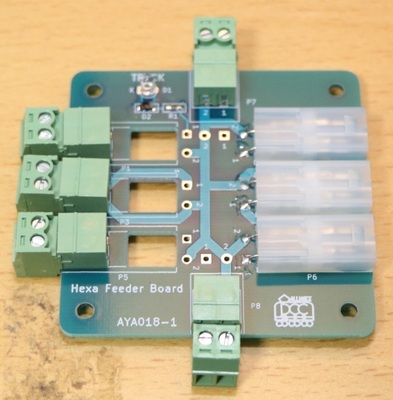

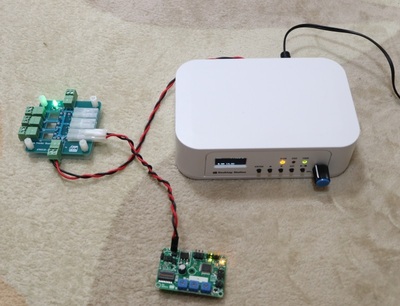

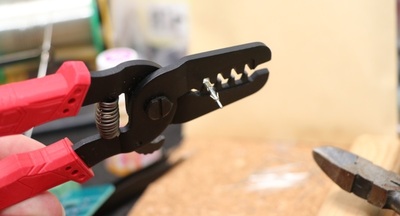

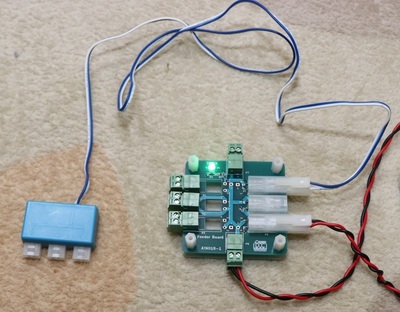

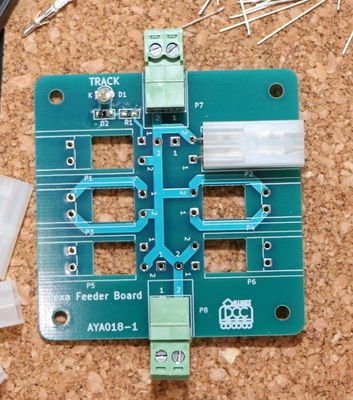

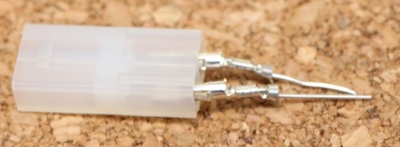

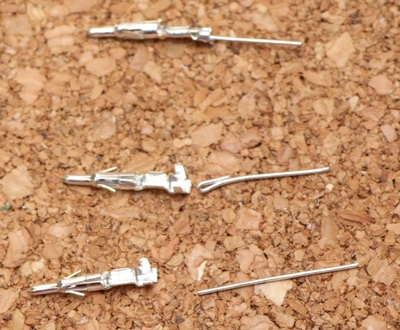

DCC館のあやのすけさんから、ヘキサフィーダの基板が届いたので、早速組み立ててみた。









■個人的な感想

このフィーダ、KATO純正のオモチャ分岐器とはワケが違います。大きなレイアウトを持っている人には、たぶん必須のアイテムだと思います。


鉄道博物館のような大きなジオラマで、コマンドステーションから長い配線を引き回すとき、デコーダへ分岐するのにこういう機器があると、非常に便利です。なにせ信頼性の高いネジ端子台で、マイナスドライバーで簡単に配線も固定して、サクッと取り付けできるのです。LED表示でDCC信号が来ていることもバックヤードに入ればすぐに分かります。

また、個人ユーザーでも、KATOの線路でレイアウトを組んでいる場合には、使用しやすいです。

■要望・改善点

いろいろいじって、たくさん要望や改善点が出てきてしまいました。

・基板のパターンはもっと太く。大規模なジオラマだと電流が結構流れます。中継端子台としても使う事になるので。
・基板の真ん中に取り付け用のM3くらいの穴が欲しい。DSturnoutDSservoのような穴です。ベース板に固定する際に、四隅を固定するのは現場施工性が悪いです。軽いですし、大きくも無い基板なので真ん中で1カ所あれば十分固定できます。
・マジックで書くシルクのスペースが欲しい。番号とか、配置を記入するのに使いたいです。
・LEDは2個欲しい。+側と−側。アナログの模型を動かす場合は、LEDの色を分けていると、容易に状態が判別ができます。
