2018年06月30日

DSair R2を開発中

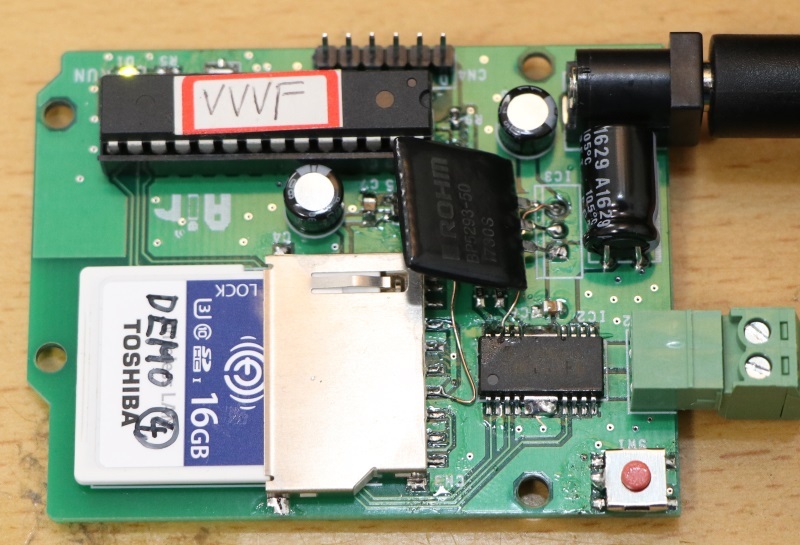

モータドライバを、TB6643KQから、TB6642FGに変更した、DSair R2を開発中です。新型の中枢部品を採用なので、負荷試験など、意地悪テストをたくさん実施しないと行けません。なので量産は、まだまだ先ですが、じっくりと試験を進めています。



DSシールドも、次世代品は、こちらの部品に変更予定です。また次世代DSシールドは、基板頒布がなくなり、完成品のみ出荷となります(ただし、ピンヘッダは自分ではんだ付け)

DSair1(現行版)との比較

■デッドタイムの特性評価

オーバーシュートや、デッドタイムなど、簡単に特性評価をしました。



TB6643KQよりもだいぶ良くて、自動挿入のデッドタイムは以前に調査したときに対して、TB6642FGでは1/4くらいになってます。パッケージ違いと思ってましたが、そうではないようです。



と言うことで、問題なしです。短絡テストも、ちゃんと機能しました。あとは、ALERT端子の動きを確認して、ソフトでエラーが取れるか確認できれば、DSair2としては完成形になりそうです。

■DSair R2の機能強化ポイント

・モータドライバのエラーが取得できるようになるので、過電流で遮断したらエラー表示できる
・デッドタイムの特性改善(デコーダ側の電圧降下が、以前よりも起きにくい、熱損失が小さい)
・エラー表示以外については、ソフト類は現行機種と完全互換を予定(スケッチも同じ物を使える)
posted by yaasan at 13:47 | Comment(2) | 鉄道模型
この記事へのコメント
VVVFのちょっと気になるシールが貼られていますね。
Posted by MZI at 2018年06月30日 20:20
VVVFのシールは、昔にフジガヤ2さんが作ったVVVFスケッチが入っているという意味です。もう、賞味期限切れなので、DSairのソフトに書き換えて使用しました。

深い意味はありません(汗
VVVFをDSairでやるなら、FlashAir側のアプリに実装になると思います。
Posted by Yaasan at 2018年06月30日 20:22
