2019年10月04日

USBスロットル 正式版を開発中

ima3さんの協力により、USBスロットルのアクリル板が設計完了し、さらに改良を加えたUSBスロットル基板をElecrowに発注しました。ima3さんには、今までもDSwatchのケース設計など協力を頂いており、深く感謝を申し上げます。

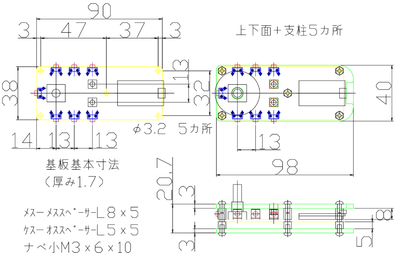

ケース全体の構成図:

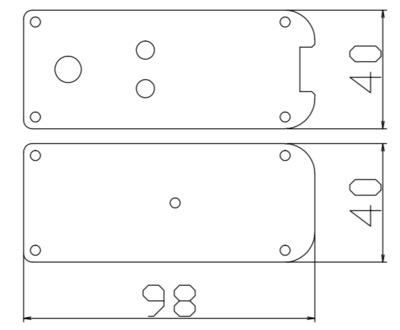

アクリル板の設計図面:

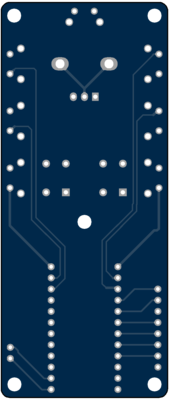

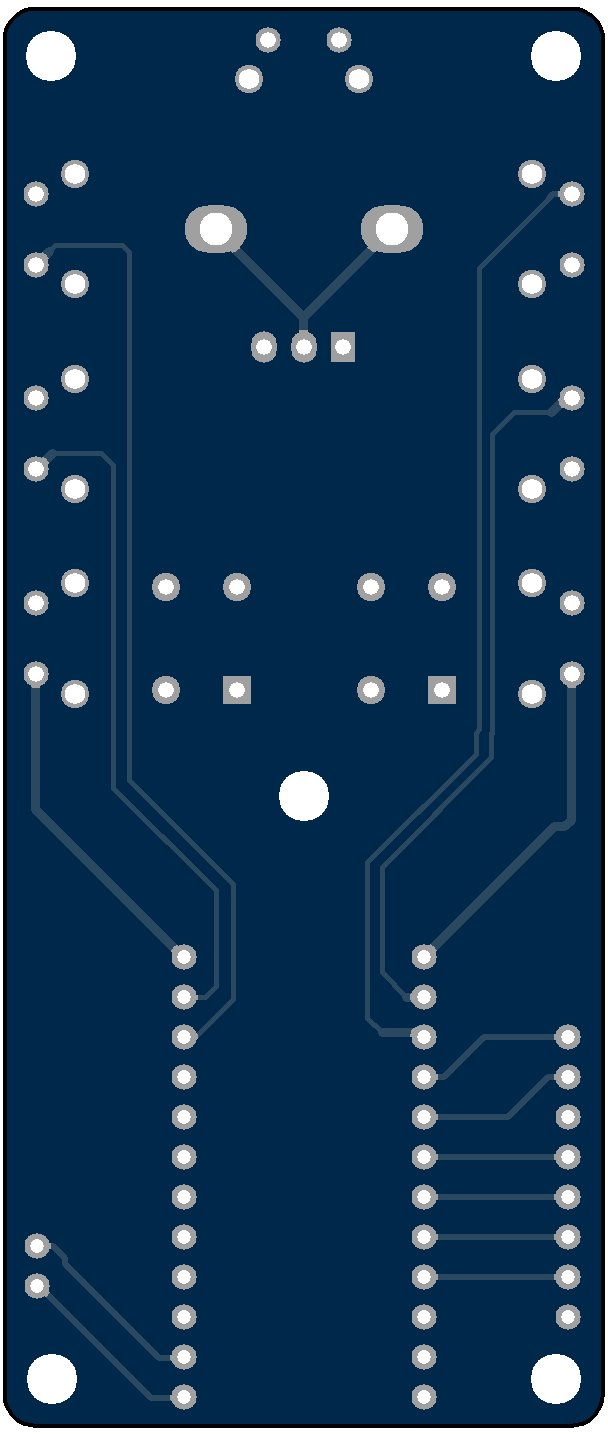

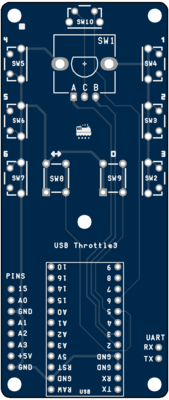

基板:
USBJK_r2_pcb_omote.png USBJK_r2_pcb_ura.png

価格は未定ですが、5000円しないくらいを想定中です。数がたくさん出るのであれば、価格も4000円弱程度までは下げられるのですが、今までの需要を見ると、あまり伸びないという事を懸念しております。

なお、在庫リスク低減のため、USB OTGケーブルは、市販品を使っていただく方向で、頒布は在庫限りとしたいと思います。スケッチは書込み済みの方向で考えています。

部材がいろいろ多岐にわたるので、手配中です。11月頃に先行配布となるかと思います。基本的には、先日頒布したUSBスロットルと機能は同じで、専用アクリル板を用意したのが差異となります。
posted by yaasan at 19:12 | Comment(0) | 鉄道模型
