メルクリンの電力線通信の信号を整流

メルクリンの線路に流れる電力線兼制御信号を、電子工作で使えるように整流して直流にする回路を作る実験をしました。

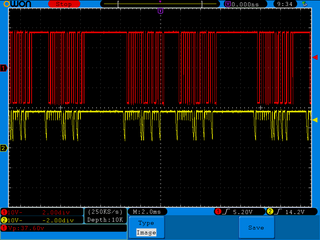

まずは、単純にダイオード整流だけしたものです。



次に100uFの電解コンデンサで平滑化したものです。電圧は16V付近でした。



マイコンを使う場合には5V程度にレギュレータか降圧コンバータを使用する必要があります。リレーを使う場合には、16V程度のものを選択して、最大値を超えない程度にしておく必要があります。LEDを使う場合には、マイコンと同様にレギュレータか定電流ダイオード(CRD)を使用して電流制限を行います。
