2014年03月12日

MM2/DCCシールド 基板到着

ようやく基板が届きました。家に人がいるにもかかわらず不在票が入っている珍事で1日遅れて到着となりました。佐川やクロネコなら、その日のうちに受け取りできるものですが、Fedexなので1日ワンチャンスということになってしまいました。Fedexで受け取るなら100%確実な会社宛にするしかないですね・・・。Fedex利用の輸入は個人には全くもってお勧めできません。

さて、到着した基板ですが、厚さ1.6mmにしたので非常にしっかりです。シルク印刷も私のミスでいくつかビアに被ってかすれていますが、何とか読めるので問題は無いかと思います。10枚で頼みましたが、おまけで1枚追加で入ってました。うれしい限りです。

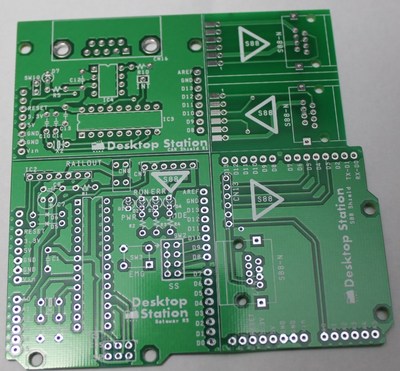

届いた基板:

会社のカッターを使うのも限界があるので、個人用に基板(PCB)カッターを別途発注しました。
今度の土日に、基板カットと部品ハンダ付け、動作確認をしていきます。

なお、以下は頼んだ基板の設計図面(基板発注したものではなく、若干古いバージョンですが)です。


作った基板がもし欲しい方は管理人までご連絡下さい。
